Installation

Enviro Technologies

for a scale and chlorine-free environment

Handbuch

Private Swimming Pools

Clearwater Enviro Tech. *Tommy Vertriebs Gmbh * Oberoed * 84567 Perach * Germany

Bevor das R-20/R-40 Ionisierungssystem installiert werden kann, muss das Wasser im Pool klar und die Werte richtig ausbalanciert sein. Es ist äußerst wichtig, die nachfolgenden Regeln zu beachten. Bitte lesen Sie die Anweisungen daher sorgfältig durch.

Bisherige Reinigungsmittel

Falls es sich bei dem bisher verwendetem Reinigungsmittel um Baquacil handelt, muss es bis auf den letzten Tropfen entfernt werden, da Baquacil nicht mit anderen Reinigungssystemen kompatibel ist, einschließlich des Clearwater Pool Purifiers. Die beste Methode der Entfernung ist, das gesamte Wasser im Pool abzulassen und den Pool neu aufzufüllen. Gleichzeitig sollte der Sand im Filter ausgetauscht werden, die Patronen mit Säure gewaschen werden oder das DE im DE Filter ausgewechselt werden. Vor dem Entleeren des Pools sollte ein Fachmann befragt werden. Sie sollten auch Ihren Händler oder Clearwater Enviro Tech kontaktieren, wenn Sie einen Pool haben, der mit Baquacil gereinigt wird.

Falls der Pool mit einem automatischen Chlor-Generator ausgestattet ist (wo Salz zugefügt wird, um Chlor direkt vor Ort herzustellen), sollte das Wasser im Pool mindestens zur Hälfte abgelassen und mit frischem Wasser aufgefüllt werden.

Falls der Pool mit Chlor behandelt wurde, so kann das Ionisierungssystem sofort installiert werden, da beide Systeme miteinander vereinbar sind. In der Tat wird Chlor ohnehin benötigt, da es ein paar Tage dauern kann, bis der Poll vollständig “ionisiert” ist.

Bitte setzen Sie niemals Algenvernichter oder Trennungsmittel zu, solange dies nicht von Clearwater empfohlen wird. Algenvernichter oder bestimmte Arten von Trennungsmitteln können Probleme verursachen.

Zirkulation

Bevor die Wasserwerte getestet werden, muss sichergestellt sein, dass das Filtersystem und die Zirkulation funktionieren. Prüfen Sie den Filter auf Sauberkeit. Der Filterdruckmesser sollte dies sofort anzeigen. Falls es sich um einen Sandfilter handelt, bei dem der Sand schon einige Jahre alt ist, lohnt es sich, den Sand gegen neuen auszutauschen, um ein optimales Ergebnis zu erhalten. Handelt es sich um einen Filter, der Patronen verwendet, so muss sichergestellt werden, dass der Polyesterbezug oder das dicke Papier im Innern des Behälters in gutem Zustand ist. Bei einem DE Filter sollte das DE gewechselt werden.

Gute Zirkulation ist wichtig, da ab sofort dem Pool viel weniger Chlor zugesetzt wird, das bisher ein schlechtes Filtersystem kaschieren konnte.

Chlor

Wenn das Ionisierungssystem zum ersten Mal angeschaltet wird, muss etwas Chlor im Pool sein, da es ein paar Tage dauern kann, bis der Poll vollständig “ionisiert” ist. Bitte niemals Chlorgranulat (wie HTH) direkt in das Wasser geben, wenn sich dort Kupferionen befinden. Es bilden sich dann sofort schwarze Flecken auf der Poolbeschichtung. Sie können Chlorgranulat verwenden, nachdem es aufgelöst wurde oder indem es direkt in den Skimmer gegeben wird, während die Pumpe läuft. Das Wasser muss durch das Chlor sauber und klar sein, bevor das Ionisierungssystem installiert werden kann. Das System allein sorgt nicht dafür, trübes Wasser wieder klar zu machen.

Es ist äußerst wichtig, dass der pH-Wert des Wassers zwischen 7,2 und 7,8 liegt, wie es für Pools üblich ist. Liegt der Wert über 7,8, so kann der Clearwater Pool Purifier nicht richtig funtionieren, da die Ionen aus der Lösung fallen können und sich ein korrekter Kupferionenwert nicht mehr halten lässt. Falls der pH-Wert im Pool dazu tendiert, anzusteigen, sollte man versuchen, den Wert niedrig zu halten – 7,2. Fällt der pH-Wert normalerweise ab, sollte er von Anfang an höher angesetzt werden – 7,8. Ein erneuter Test des pH-Wertes (mindestens einmal pro Woche!) sollte ergeben, dass der pH-Wert genau richtig liegt, wenn diese Methode befolgt wurde.

So wird der Wert balanciert: Liegt der pH-Wert bei über 7,8, so kann ein Säuremangeltest (aus dem regulären Testsatz) bestimmen, welche Menge an Salzsäure benötigt wird, um den Wert auf 7,2 zu senken. Ein paar Stunden nach Zusatz der Säure sollte der Wert erneut geprüft werden. Liegt der pH-Wert bei unter 7,2, so kann ein Laugenmangeltest (aus dem regulären Testsatz) bestimmen, welche Menge an Natronasche benötigt wird, um den Wert auf mindestens 7,2 anzuhebn. Beim Ausbalancieren bitte nicht mit dem Zusatz von Säure warten, bis der Wert bei 8,0 liegt, sondern gleich bei Bedarf etwas Säure zugeben.

Der pH-Wert muss mindestens einmal pro Woche gemessen werden und in den heißen Somermonaten noch öfter.

Alkalität

Die gesamte Alkalität des Wasser sollte bei 80-120 ppm liegen, und mindestens einmal pro Monat gemessen werden. Auch dies gehört zur normalen Poolwartung. Durch den Alkalitätstest (aus dem regulären Testsatz) kann der Wert leicht gemessen werden. Liegt er bei unter 80 ppm, muss doppeltkohlensaures Natrium (Backpulver) zugegeben werden. Die jeweilige Menge ist aus der Tabelle ersichtlich, die dem Testsazt beiliegt. Sollte der Wert bei über 120 liegen, muss Salzsäure zugesetzt werden. Auch hier gibt die Tabelle die richtige Menge an. Falls jedoch der pH-Wert mit unter 7,2 gemessen wurde, darf niemals Säure zugesetzt werden.

Wasserhärte

Die Wasserhärte sollte zwischen 150-350 ppm liegen und einmal jährlich gemessen werden. Ist der Wert unter 150, muss Kalziumchlorid zugesetzt werden (erhältlich in jedem Poolzubehörgeschäft). Liegt der Wert bei über 350, sollte das Wasser teilweise abgelassen und mit frischem Wasser ersetzt werden.

Aufgelöste Teilchen

Normalerweise liegt die Menge der aufgelösten Teilchen (total dissolved solids = TDS) bei 300-2000 ppm und sollte ebenfalls einmal jährlich gemessen werden. Wenn das Reinigungssystem voll ausgelastet ist (aufgrund hoher Wassertemperatur oder Poolgröße), muss der TDS-Wert bei mindestens 500 ppm liegen. Falls das System bei einem nagelneuen Pool eingesetzt wird, kann es sein, dass die Anzahl der TDS erhöht werden muss. Dies ist allerdings nur notwendig, wenn der angestrebte Kupferionenwert nicht erzielt werden kann. Zunächst muss der TDS-Wert bestimmt werden. Um den Wert zu steigern, sollte Tafelsalz in den Pool gegeben werden – ein Pfund Salz auf 10.000 Gallonen hebt den Wert um 12 ppm an. Sobald der TDS-Wert bei 500 ppm angelangt ist, muss nichts weiter getan werden, da der Wert automatisch im Laufe der Zeit ansteigt.

Wird der TDS-Wert mit über 2.000 gemessen, sollte der Pool teilweise geleert und mit frischem Wasser aufgefüllt werden. Falls das System für einen Salzwasserpool benutzt wird, sind keine Anpassungen nötig.

Kupferwert

Vor der Installation des Systems sollte der Kupferwert gemessen werden. Möglicherweise befindet sich Kupfersulfat im Wasser, das aus Kupferrohren oder bestimmten Algenvernichtern stammt. Sollte der Wert bei über 0,10 ppm liegen, so ist eine Anpassung ratsam. Da sich der Anteil von Kupfer und Silber im Wasser die Waage halten sollte, ist es notwendig, die Ursache für das bereits im Wasser befindliche Kupfer zu lokalisieren. Es handelt sich hierbei wohlgemerkt nicht um das Kupfer, das durch das Reinigungssystem erzeugt wird. Ein pH-Wert von 7,0 oder niedriger sorgt dafür, dass Kupferrohre abgelaugt werden. Kann als Ursache ein Algenvernichter identifiziert werden, so sollte der Pool mit einer extragroßen Menge Chlor behandelt werden. Dies eliminiert das Vernichtungsmittel. Manche der Algenvernichter, die Kupfer enthalten, können monatelang im Wasser bleiben. Bitte niemals Algenvernichtungsmittel zusetzen, wenn das System in Betrieb ist.

Trennungsmittel

Manchmal wird ein Trennungs- oder sonstiges chemisches Mittel dem Wasser beigefügt, um Flecken oder schuppigen Belag im Pool zu entfernen, oder um Metalle zu eliminieren, die sich im Wasser befinden. Diese Produkte können in manchen Fällen die Kupferionen entfernen oder binden, die eigentlich ins Wasser fließen sollen.

1.) Suchen Sie einen geeigneten Platz für die Halterung der Elektroden-Fließzelle. (die 2” lange Halterung). Die Halterung sollte nach der Pumpe installiert werden, entweder vor oder nach dem Filter. Wir empfehlen, sie nach dem Filter einzubauen, aber die Anlage funktioniert ebenfalls, wenn die Halterung vor dem Filter eingebaut wird. Die Halterung darf nie neben der Poolheizung installiert werden.

2.) Die Pumpe und alle Ventile auf “aus” stellen. Alle Stromleitungen zur Zeitschaltuhr oder zur Pumpe unterbrechen.

3.) Mithilfe einer Säge ein 4” großes Loch in das Rohr sägen, sofern es sich um ein 1,5” Rohr handelt. Bei einem 2” Rohr sollte das Loch 3” breit sein.

4.) Alle Unebenheiten abschmirgeln. Das Rohr trocknen und die Enden mit PVC-Reiniger säubern.

5.) Falls es sich um ein 1,5” Rohr handelt, die Buchsen zur Verkleinerung in die Halterung einzementieren.

6.) Die Halterung sollte nach der Pumpe auf der zurückführenden Leitung eingesetzt werden und leicht nach unten zeigen, damit sich in der Elektrodenkammer keine Luftblasen bilden können (unterhalb der horizontalen Lage). Dieser Punkt ist äußerst wichtig. Falls nicht genug Spielraum besteht, um die Halterung zu befestigen, muss ein Verbindungsstück eingesetzt werden.

7.) Die Elektroden in die Halterung schrauben. Reichlich Teflonband verwenden,, um Lecks zu verhindern.

Bitte vergewissern Sie sich, dass der Eletrodendraht von der Kontrollbox ausreicht, um die Elektroden zu erreichen, wenn sie auf der Leitung installiert sind.

1.) Vor der Installation der Kontrollbox muss die Stromstärke an der festgesetzten Stelle bestimmt werden. Mithilfe des Stromstärkenmessers kann festgestellt werden, ob die Stärke bei 100V oder 220V liegt.

Alle Systeme sind auf 220V eingestellt. Sollte die Installation 110V verlangen, muss das System entsprechend umgestellt werden.

d.) Den Schalter auf der Leiterplatte lokalisieren (zwischen Sicherung und Transformator), wo die Worte “220v-110V” zu erkennen sind.

Wird die richtige Stromstärke nicht benutzt, kann dies zu Problemen führen:

Wenn die tatsächliche Stromstärke 220V beträgt und das System auf 110V eingestellt wurde, wird die Sicherung durchbrennen.

Wenn die tatsächliche Stromstärke 110V beträgt und das System auf 220V eingestellt wurde, funktioniert es nicht mit 100%-iger Kapazität.

2.) Die Winkelträger auf der Rückseite der Kontrollbox anbringen und dafür die beiliegenden Schrauben verwenden.

3.) Die Kontrollbox an der Wand befestigen und dabei sicherstellen, dass die Stromleitung lang genug ist, eine Stromquelle zu erreichen. Gleichzeitig muss der Elektrodendraht lang genug sein, um in die Elektrodenkammer zu reichen. Bitte die richtigen Schrauben etc. bei der Anbringung verwenden.

4.) Die Oberfläche sollte glatt und fest sein und sich möglichst nahe bei einer Stromquelle befinden.

5.) Die beiden Zweileiter (grauer Draht) vom Reinigungssystem zu den Elektrodenklemmen führen. Es ist dabei egal, welcher Draht an welcher Elektrode befestigt wird.

Bei der Auswahl der Stromquelle ist zu beachten, dass das System gleichzeitig mit Motor und Pumpe an- und ausgeschaltet werden sollte. Die ideale Quelle ist daher die Zeitschaltuhr. Sollte eine Zeitschaltuhr nicht vorhanden sein, kann auch der Pumpenmotor als Energiequelle herhalten, indem die Rückwand entfernt wird.

220V: Das schwarze (dreifache) Kabel mit der Zeitschaltuhr (220V) verbinden, indem der Draht aufgespleißt wird und der schwarze und der weiße Draht an die Seite mit Spannung an der Zeitschaltuhr angebracht werden. Es ist dabei unerheblich, welcher Draht an welche Verbindung angeschlossen wird. Der grüne Draht wird dann mit der geerdeten Seite verbunden. Bei korrekter Installation sollte das System sich ein- und ausschalten, wenn der Strom an- und ausgeht.

110V: Entweder den schwarzen oder den weißen Draht an die Seite mit Spannung befestigen, den anderen Draht neutral anbringen. Der grüne Draht muss immer geerdet werden.

Die Rückwand am Motor entfernen, wo sich die elektrischen Kabel befinden. Zwei Verbindungen führen zur Stromquelle. Die schwarzen, weißen und grünen Drähte des Ionisierungssystems müssen an die gleichfarbigen Drähte im Motor angeschlossen werden. Bei ordnungsgemäßer Installation schaltet sich das System gleichzeitig mit dem Motor an.

Bei der Installation müssen alle nationalen und internationalen gesetzlichen Vorschriften beachtet werden. Die Hilfe eines lizenzierten Elektrikers ist u.U. nötig.

Ein bewegliches Leitungsrohr sollte für das Stromkabel zwischen den Verbindungen verwendet werden. Der entsprechende Anschluss dafür (der bereits am System angebracht ist) hat einen Durchmesser von 0,5”. Die Elektrodendrähte müssen nicht extra geschützt werden.

Nach Beendigung dieser Arbeiten sollten alle Ventile geöffnet und der Strom angestellt werden. Bitte das System auf Lecks prüfen und sicherstellen, dass alle elektrischen Verbindungen fest sind und kein Wackelkontakt entstehen kann.

Um den Pool zu ionisieren, muss der Knopf an der Kontrollbox auf eine von fünf Stufen gestellt werden. Um schneller zu einem Ergebnis zu kommen, sollte “5” eingestellt sein. Wenn der pH-Wert im richtigen Bereich liegt und alle anderen Faktoren mitspielen, sollte der Pool nach ein paar Tagen voll ionisiert sein. Dies ist allerdings auch von der Größe des Pools abhängig sowie von dem Zeitraum, in dem der Filter an ist.

Alle Systeme werden mit einerm Testsatz für Kupferionen geliefert. Folgen Sie der einfachen Anleitung auf der Beschreibung, um die Anzahl der Kupferionen im Pool zu bestimmen. Beim Test muss man von oben in den Behälter blicken, nicht von der Seite. Wir empfehlen, den Anteil an Kupferionen bei 0,2 bis 0,3 ppm zu halten. In sehr heißen, feuchtwarmen Gebieten darf der Wert auch bis zu 0,4 ppm betragen und sollte bei mindestens 0,3 ppm liegen.

Das Ionisierungssystem sollte auf die höchste Stufe geschaltet werden, um möglichst schnell das gewünschte Resultat nach Einbau zu erzielen. Wenn der ideale Gehalt an Kupferionen erreicht ist, muss der Kontrollknopf um eine Stufe niedriger gestellt und das Wasser nach ein paar Tagen getestet werden. Falls der Anteil zu hoch ist: Kontrollknopf um noch eine Stufe niedriger stellen. Nach ein paar Tagen erneut testen. Sobald der richtige Wert erreicht ist, sollte der Kontrollknopf auf der jeweiligen Stufe bleiben. Auf einen Test der Silberionen kann verzichtet werden, da diese automatisch den richtigen Wert haben, wenn dies bei den Kupferionen der Fall ist.

Der Testsatz muss im Haus aufbewahrt werden und darf nicht direktem Sonnenlicht ausgesetzt sein. Wir empfehlen, den Kupferionenwert einmal pro Woche zu untersuchen.

Falls der Anteil der Kupferionen zu niedrig ist: Kontrollknopf um eine Stufe höher stellen. Nach ein paar Tagen erneut testen.

Falls der Anteil der Kupferionen zu hoch ist: Kontrollknopf um eine Stufe niedriger stellen. Nach ein paar Tagen erneut testen.

Auf der Vorderseite der Kontrollbox befinden sich drei Leuchtanzeigen. Das Licht ganz oben (Power Indicator) zeigt an, dass Strom in die Kontrollbox fließt. Dieses Licht sollte immer an sein, solange das System mit Strom versorgt wird. Die unteren beiden Lichter (Alternating Electrode Indicators) zeigen an, dass Strom in die Elektroden fließt. Es sollte nur jeweils ein Lämpchen aufleuchten, um anzuzeigen, dass diese Elektrode elektrisch geladen ist. Ungefähr alle 2 Minuten und 15 Sekunden wechselt der Strom, und das andere Lämpchen leuchtet auf.

Bitte beachten: Wenn der Kontrollknopf auf “OFF” (Anzeige für Elektrodenwechsel) gestellt ist, wird kein Licht aufleuchten. Wenn er auf Stufe 1 oder 2 gestellt wird, leuchtet das Licht nur schwach und ist möglicherweise bei Sonnenschein nicht zu erkennen. Wenn eine höhere Stufe eingestellt wird, wird auch die Leuchtanzeige heller. Dies zeigt an, dass die Stromstärke zu den Elektroden zunimmt.

Wenn das System auf Salzwasser installiert wurde, werden die Leuchtanzeigen für den Elektrodenwechsel nicht aufleuchten.

Falls sich Algen im Pool befinden, muss zunächst festgestellt werden, was die Ursache dafür ist. Zunächst die Algen mit einer Bürste behandeln. Dem Poolwasser Chlor zusetzen zwecks Oxidierung. Das Filtersystem checken und den Filter waschen oder reinigen. Wasserwerte testen, vor allem den pH-Wert und die Akalität des Wassers. Der Kupferanteil muss im richtigen Rahmen liegen. Falls es sich um ein andauerndes Problem handelt, muss der Pool öfter mit Oxidierungsmitteln behandelt werden. Fragen Sie Ihren Händler oder Clearwater um Rat.

Falls das Wasser trüb erscheint, sollte Chlor genügen, um das Problem zu beheben. Auch hier gilt, dass die Wasserwerte stimmen müssen und das Filtersystem sauber sein muss. Meist ist die Ursache für trübes Wasser ein schlechtes Filtersystem. Das Wasser sollte regelmäßig oxidiert werden. Chlorgranulat nie direkt in den Pool geben, sondern erst auflösen oder direkt in den Skimmer geben.

Falls sich ein korrekter Kupferionenwert nicht einstellt, prüfen Sie bitte folgende Faktoren, die das Problem verursachen können:

1.) Vermehrter Algenwuchs und trübes Wasser tragen dazu bei, dass möglicherweise alle Kupferionen gebunden werden, die vom System produziert werden. Die Wasserwerte ausbalancieren und den Kontrollknopf höher stellen. Das Wasser mit Chlor behandeln.

2.) Korrekte Poolgröße. Das R-20 System ist für Pools mit einem Volumen von maximal 20.000 Gallonen gedacht; das R-40 System kann für Pools mit einem Volumen von bis zu 40.000 Gallonen benutzt werden. Bitte niemals die Größe unterschätzen, gerade in Klimazonen mit warmem Wasser.

3.) Das System muss die richtige Stromstärke haben. Wenn das Gerät auf 220V eingestellt ist, die Stromquelle aber eine Stärke von nur 110V hat, wird das System nur mit halber Kraft arbeiten.

Im umgedrehten Falle (das Gerät ist auf 110V eingestellt, aber die Stromstärke liegt bei 220V) wird die eingebaute Sicherung herausspringen.

4.) Schmutzige, schuppige oder abgenutzte Elektroden. Ein blaugrüner Überzug ist normal. Schuppiger Belag, Schmutz oder Schmutzteilchen um die Elektroden herum kann die Bildung der Ionen verhindern. In diesem Falle einfach die Elektroden entfernen und mithilfe einer alten Zahnbürste und Zitronensaft oder einer Mischung aus Salzsäure und Wasser säubern. Die Elektroden nach Einbau mit neuem Teflonband umwickeln.

5.) Der Anteil an aufgelösten Teilchen (TDS) ist zu gering. Wenn der Anteil nicht bei mindestens 500 liegt, funktioniert das System nicht mit 100%-iger Kapazität. Durch Zufügen von Salz kann der Anteil gesteigert werden. Beachten Sie hierzu die entsprechenden Kommentare zum Thema TDS in diesem Handbuch.

6.) Falsche Testergebnisse. Bitte die Anweisungen des Testsatzes zum Bestimmen der Kupferionenwerte genau befolgen. Es passiert des öfteren, dass das Ergebnis von der Seite statt von oben abgelesen wird, was zu einem falschen Resultat führt. Die Wartezeit von drei Minuten muss eingehalten werden, bevor das Ergebnis abgelesen werden kann. Die Reagensen sollten einmal jährlich ersetzt, nicht in direktem Sonnenlicht gelagert, und nach Möglichkeit im Innern des Hauses aufbewahrt werden. Extreme Kälte oder Hitze schaden dem Testsatz und führen zu falschen Ergebnissen.

7.) Falscher pH-Wert. Dies ist der Hauptgrund für einen niedrigen Kupferionenwert. Der pH-Wert muss zwischen 7,2 und 7,8 liegen, wobei der niedrigere Wert angetsrebt werden sollte. Sobald der pH-Wert bei über 7,8 steigt, können die Kuferionen aus der Lösung fallen. Der ph-Wert Test muss regelmäßig mit frischen Reagensen erneuert werden, und sollte ebenfalls nicht in direktem Sonnenlicht und bei Zimmertemperatur aufbewahrt werden.

8.) Zuviel Chlor im Pool. Falls der Pool gerade mit einer großen Menge Chlor behandelt wurde, kann dies zu ungenauen Kupfertestergebnissen führen. Der hohe Anteil an Chlor kann das Ergebnis wortwörtlich ausbleichen und als Resulat “0” hervorrufen.

9.) Metallentferner im Wasser. Wie bereits unter dem Kapitel “Trennungsmittel” erwähnt, gibt es einige Metall- oder Fleckentferner, die die Kupferionen binden. Falls innerhalb des letzten Jahres ein solches Mittel verwendet wurde, wird dies zu Problemen führen. Der Pool muss mit sehr viel Chlor behandelt werden, um dieses Mittel aus dem Wasser zu entfernen.

10.) Stahlrohre. Die Elektroden dürfen nicht auf einem Stahlrohr installiert werden. Der Teil des Rohres, an dem die Elektroden eingesetzt werden sollen, muss durch ein PVC-Rohr ersetzt werden.

11.) Falsche Installation. Sind die Eektroden auf der rückführenden Leitung angebracht worden? Die Elektrodenkammer muss leicht nach unten geneigt sein, damit die Kammer voller Wasser ist und sich keine Luftlöcher bilden können. Auf Wackelkontakte untersuchen.

12.) Leuchtanzeigen leuchten nicht auf. Das System muss korrekt installiert sein mit der richtigen Stromstärke. Prüfen Sie nach, ob Strom aus der Stromquelle fließt. Dann die interne Sicherung checken. Zu diesem Zwecke muss das System geöffnet werden. Unbedingt erst den Strom abdrehen!!!

Falls die Sicherung tatsächlich durchgebrannt war, lohnt es sich, den Grund dafür herauszufinden. Falls sich das Vorkommnis wiederholt, ist die Anbringung einer Schutzvorrichtung vor der Stromquelle zu empfehlen.

Falls die Sicherung in Ordnung war, doch die Ionenproduktion funktioniert überhaupt nicht, sollte die Leiterplatte auf etwas Ungewöhnliches wie lose Teile oder Anzeichen von Hitze etc. untersucht werden. Wird man hier fündig, so sollte der Händler oder Clearwater direkt kontaktiert werden, um die Leiterplatte zurückzuschicken. Es ist sehr wichtig, die jeweilige “RMA” Nummer zu notieren, bevor eines der Bestandteile zur Reparatur eingereicht wird.

Das System wurde so konzipiert, dass die Leiterplatte leicht entfernt werden kann. Die genaue Beschreibung folgt unten. Die gesamte Kontrollbox muss nicht entfernt werden, was Zeit und Versandkosten für alle Beteiligten spart.

Falls die Kontrollbox, aus welchen Gründen auch immer, ersetzt werden muss, so muss dank der Konstruktion des Systems lediglich die Leiterplatte untersucht werden. Die äußeren elektrischen Verbindungen und der Behälter selber können daher an Ort und Stelle bleiben, während das System repariert wird.

4. Zwei Paare von Drähten führen auf die Leiterplatte. Mit einem kleinen Schraubenzieher losschrauben. Das nachfolgende Diagramm zeigt, wie die neue Leiterplatte installiert werden muss.

a) Das dicke schwarze Stromkabel besteht aus drei Drähten – schwarz, weiß und grün. Diese sind an einer grünen Verbindung mit drei Schrauben verankert (neben der Beschriftung “AC Input”). Die Verbindung ganz links (L2) sollte den schwarzen Draht beherbergen. Die mittlere Verbindung (L1) sollte den weißen Draht in Empfang nehmen, und die rechte Verbindung (GND) ist mit dem grünen geerdeten Draht verbdunden.

b) Das graue Kabel beinhaltet zwei Drähte – schwarz und rot – die zu einer grünen Verbindung mit zwei Schrauben neben dem Wort “Electrodes” führen. Die Anordnung ist dabei egal.

6. Vor der Rückgabe der Leiterplatte muss eine RMA Nummer von Clearwater Enviro Tech erfragt werden.

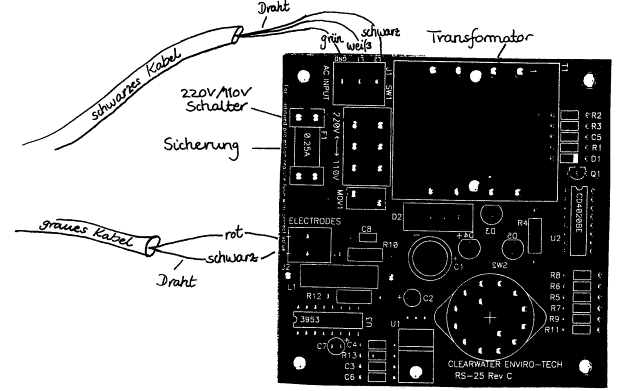

7. Bei der erneuten Installation der Leiterplatte sollte das nachfolgende Diagramm als Vorlage genommen werden. Bei einer inkorrekten Installation gilt die Garantie nicht mehr. Bitte hierzu die Hinweise auf der Garantiekarte beachten.

Sonnenschutzmittel, Hautöle und andere Mittel können das Wasser trüben. Aus diesem Grunde ist es notwendig, gelegentlich ein Oxidierungsmittel dem Wasser zuzufügen, um diese Bestandteile zu vernichten.

Schockbehandlung ohne Chlor: Ein Pfund Kalium-Monopersulfat auf 35.000 Liter Wasser einmal pro Woche während der warmen Jahreszeit oder nach starker Benutzung zusetzen, weniger oft bei kälterem Wetter. Am besten nicht erst warten, bis das Wasser trübe wird, sondern behandeln, wenn es nicht mehr richtig glitzert. Falls das Wasser schon getrübt ist, helfen Chlor oder ein Bleichmittel am besten. In Klimazonen mit warmem Wasser kann die doppelte Dosis einmal pro Woche oder nach heftigem Regen verwendet werden.

Bleichmittel: 1,5 Liter von gewöhnlichem Haushalts-Bleichmittel auf 35.000 Liter Wasser einmal pro Woche während der warmen Jahreszeit zusetzen, oder nach starker Benutzung, weniger oft bei kälterem Wetter.

Chlor: Man kann jede Art von Chlor als Oxidierungsmittel verwenden. Chlorgranulat muss erst aufgelöst werden oder direkt in den Skimmer gegeben werden, wenn die Pumpe läuft. Bei flüssigem Chlor sollte 0,75 Liter auf 35.000 Liter Wasser einmal wöchentlich zugegeben werden, weniger oft bei kälterem Wetter. Das Chlor löst sich über Nacht auf und der Pool kann die restliche Woche ohne Chlor benutzt werden.

Tablette im Skimmer: Eine 3 inch große Tri-Chlortablette in den Skimmer legen. Dadurch wird das Wasser durchgehend oxidiert, was ideal ist, wenn der Pool entweder sehr viel benutzt wird oder sich in einer warmen Klimaozne befindet.

Ozonzusatz: Durch einen speziellen Generator wird Ozon zugesetzt, so dass der Zusatz von Oxidierungsmitteln praktisch überflüssig wird. Bitte fragen Sie Ihren Händler nach Einzelheiten.

Reinigung und Austausch der Elektroden

Der einzige Bestandteil des Reinigungssystems, der gereinigt oder ausgetauscht werden muss, sind die Elektroden. Je nach Größe des Pools, Länge der Saison, Wassertemperatur und Wasserwerten sollten die Elektroden 1-4 Jahre lang halten.

Wenn sich ein normaler Anteil der Kupferionen nicht mehr einstellt, prüfen Sie bitte die Elektroden, indem Sie einfach die Elektrodenkammer aus der Halterung entfernen und die Elektroden betrachten. Ein blaugrüner Überzug ist normal, schuppiger Belag jedoch nicht. Dieser sollte mithilfe einer alten Zahnbürste und Zitronensaft oder einer Mischung aus Salzsäure und Wasser entfernt werden. Die Elektroden müssen nicht poliert, sondern nur gesäubert werden. Bitte nach Einbau immer mit neuem Teflonband umwickeln.

Wenn die Elektroden abgenutzt sind, müssen sie ersetzt werden. Bitte fragen Sie Ihren Händler oder Clearwater Enviro Tech nach Ersatzstücken. Die gesamte Elektrodenkammer wird dabei entfernt und gegen eine neue ausgetauscht. Bitte verwenden Sie reichlich Teflonband, um zu verhindern, dass das System leckt.

Um ein neues Elektrodenpaar zu bestellen, wenden Sie sich bitte an Ihren Händler. Er kann sie für Sie installieren, wenn Sie dies nicht selber machen möchten.

Ersatz- Elektroden: Teil Nr. CLE-02 – Elektroden, 3” lang in durchsichtigem Behälter, für das R-20/R-40 Ionisierungssystem.

Ersatz-Testsatz: Teil Nr. CLE-41. Der komplette Kupferionentest, einschließlich Reagensen “A” und “B”, Deckel, Tabelle und Plastikhalterung.

Ersatz-Reagensen: Teil Nr. CLE-42. Nur als Kombination von “A” und “B” Flaschen erhältlich.

Bitte befolgen Sie

die Anweisungen aus der Bedienungsanleitung genau!
